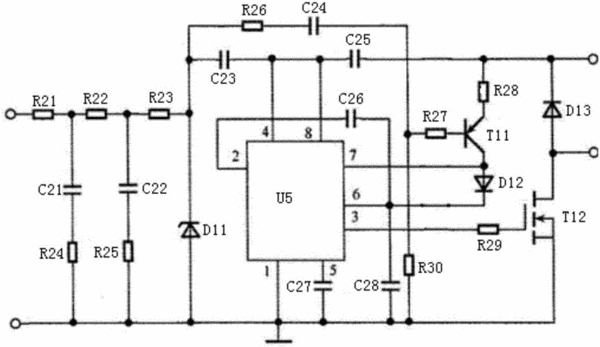

摘要：本發明公開了一種具有脈寬調制信號隔離功能的純正弦波逆變器，包括電源輸入模塊、輸入隔離模塊、PWM調制模塊、變壓整流濾波模塊、SPWM驅動模塊、LC濾波模塊、正弦波發生器、MCU和電壓采樣模塊；PWM調制模塊包括時基電路芯片、第二十一電阻至第三十電阻、第二十一電容至第二十八電容、第十一至第十三二極管、第十一三極管和第十二MOS管；電壓采樣模塊包括電壓比較電路，電壓比較電路包括電壓比較器、第一電阻至第七電阻以及第一穩壓管。本發明對電源輸入能進行有效隔離、電路設計結構簡單、功能強大、使用靈活、適用范圍較寬、能避免信號干擾、保證儀器采集數據準確、能將控制信號與電壓采樣信號進行有效隔離、提高采樣精度。
- 專利類型發明專利
- 申請人蘇州邁力電器有限公司;
- 發明人朱海東;
- 地址215151 江蘇省蘇州市高新區滸關分區建林路666號
- 申請號CN201610513827.1
- 申請時間2016年07月04日
- 申請公布號CN106130393A
- 申請公布時間2016年11月16日
- 分類號H02M7/5395(2006.01)I;H02M1/12(2006.01)I;H02M1/092(2006.01)I;G01R19/257(2006.01)I;
