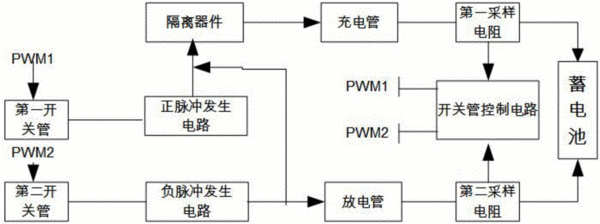

摘要:本發明公開了一種用于電動車的安全可控充電器,包括正脈沖發生電路、負脈沖發生電路、隔離器件、充電管、放電管、第一開關管、第二開關管和開關管控制電路,正脈沖發生電路和負脈沖發生電路均連接在主電源低壓輸出的最后端,正脈沖發生電路和負脈沖發生電路與主電源低壓輸出的最后端之間分別串聯有第一開關管和第二開關管,正脈沖發生電路的輸出端通過隔離器件連接到充電管,負脈沖發生電路的輸出端連接到放電管,充電管和放電管均連接到待充電的蓄電池上,所述充電管與蓄電池之間串聯有第一采樣電阻,所述放電管與蓄電池之間串聯有第二采樣電阻,所述開關管控制電路輸出PWM1信號和PWM2信號分別控制第一開關管和第二開關管的啟閉。
- 專利類型發明專利
- 申請人蘇州邁力電器有限公司;
- 發明人朱海東;
- 地址215128 江蘇省蘇州市高新區滸關分區建林路666號
- 申請號CN201610778605.2
- 申請時間2016年08月31日
- 申請公布號CN106300527A
- 申請公布時間2017年01月04日
- 分類號H02J7/00(2006.01)I;B60L11/18(2006.01)I;
