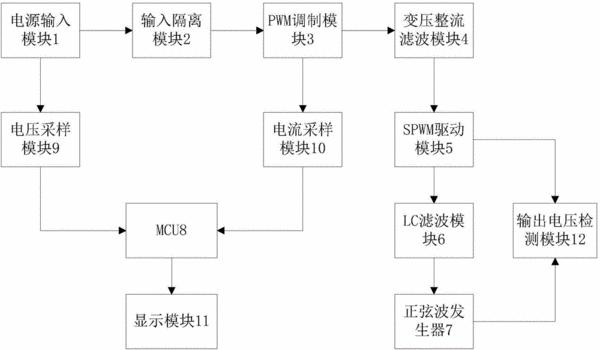

摘要：本發明公開了一種具有高頻斬波電流采樣穩壓隔離功能的純正弦波逆變器，包括電源輸入模塊、輸入隔離模塊、PWM調制模塊、變壓整流濾波模塊、SPWM驅動模塊、LC濾波模塊、正弦波發生器、MCU、電壓采樣模塊和電流采樣模塊；正弦波發生器包括第一和第二逆阻型IGBT、第三續流管、第四續流管、第十六電阻、第一電感和第六濾波電容，電流采樣模塊包括第一分流MOS管、第二至第四采樣MOS管、采樣電阻、第一控制電阻和第二控制電阻。本發明能避免信號干擾、保證儀器采集數據準確、能提高使用壽命、能減輕重量、安裝較為方便、使用范圍不受限、能實現多種電流值的采樣檢測、能將控制信號與電壓采樣信號進行有效隔離、提高采樣精度。
- 專利類型發明專利
- 申請人蘇州邁力電器有限公司;
- 發明人朱海東;
- 地址215151 江蘇省蘇州市新區滸關分區建林路666號
- 申請號CN201610531908.4
- 申請時間2016年07月04日
- 申請公布號CN106130396A
- 申請公布時間2016年11月16日
- 分類號H02M7/5395(2006.01)I;H02M1/00(2007.01)I;
