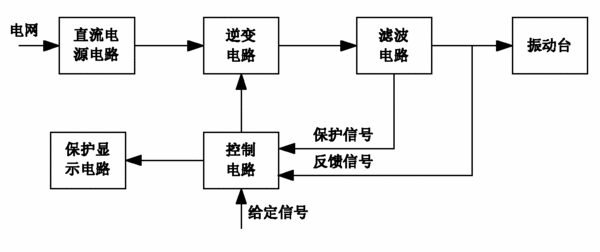

摘要：本實用新型屬于功率放大技術領域，包括直流電源電路、控制電路、逆變電路、濾波電路和保護顯示電路，直流電源電路與電網和逆變電路連接，控制電路與逆變電路和保護顯示電路相連接，逆變電路與直流電源電路、控制電路和濾波電路連接，濾波電路與逆變電路和振動臺連接，保護顯示電路與控制電路連接，其特征在于：所述的逆變電路為兩個IGBT半橋模塊所組成的全橋逆變電路。本實用新型采用由兩個IGBT半橋模塊所組成的全橋逆變電路，功放輸出電壓高、單模塊輸出功率大。采用由集成芯片UC3637實現的PWM調制器，具有電路結構簡單、性能可靠的特點，大大加強了PWM調制的性能和可靠性。
- 專利類型實用新型
- 申請人北京航天斯達新技術裝備公司;北京航天希爾測試技術有限公司;
- 發明人張紅彩;張巧壽;
- 地址100070 北京市豐臺區北大街甲13號
- 申請號CN201020637895.7
- 申請時間2010年12月02日
- 申請公布號CN201985777U
- 申請公布時間2011年09月21日
- 分類號H02M7/5395(2006.01)I;H02M1/088(2006.01)I;
