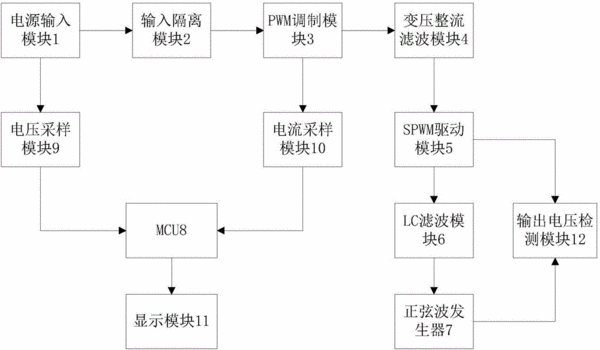

摘要：本發明公開了一種具有電流采樣穩壓隔離功能的純正弦波逆變器，包括電源輸入模塊、輸入隔離模塊、PWM調制模塊、變壓整流濾波模塊、SPWM驅動模塊、LC濾波模塊、正弦波發生器、MCU、電壓采樣模塊和電流采樣模塊；電流采樣模塊包括第一分流MOS管、第二采樣MOS管、第三采樣MOS管、第四采樣MOS管、采樣電阻、第一控制電阻和第二控制電阻；電壓采樣模塊包括電壓比較電路和光電耦合器，電壓比較電路包括電壓比較器、第一電阻、第二電阻、第三電阻、第四電阻、第五電阻、第六電阻和第一穩壓管。本發明能避免信號干擾、保證儀器采集數據準確、能實現多種電流值的采樣檢測、能將控制信號與電壓采樣信號進行有效隔離、提高采樣精度。
- 專利類型發明專利
- 申請人蘇州邁力電器有限公司;
- 發明人朱海東;
- 地址215151 江蘇省蘇州市高新區滸關分區建林路666號
- 申請號CN201610513319.3
- 申請時間2016年07月04日
- 申請公布號CN106059367A
- 申請公布時間2016年10月26日
- 分類號H02M7/5395(2006.01)I;H02M1/12(2006.01)I;
