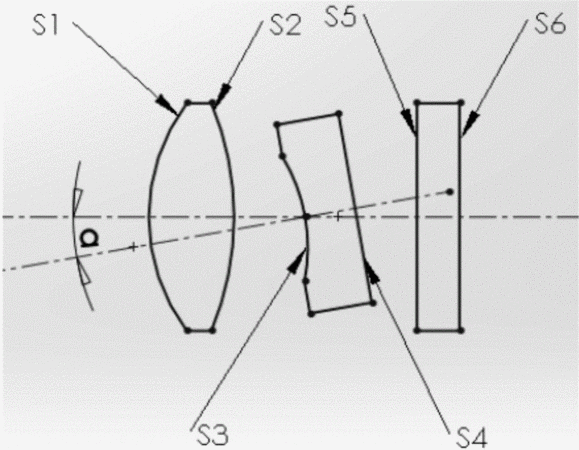

摘要：本發明涉及聚焦鏡技術領域，提供一種用于激光微加工的組合透鏡，該組合透鏡包括光線從物方到像方依次排列在同一光軸上的第一、第二以及第三透鏡，第一透鏡為雙凸聚焦鏡，第二透鏡為平凹聚焦鏡，第三透鏡為平面鏡，其中平凹聚焦鏡相對光軸旋轉形成夾角，夾角的大小以及雙凸聚焦鏡、平凹聚焦鏡和平面鏡之間的設置間距為當采用準直鏡入射激光的波長是1064nm時，其組合透鏡焦距是50mm，藉由前述構造，解決了適于激光微加工聚焦鏡的技術問題，達成了加工精度高的良好效果。
- 專利類型發明專利
- 申請人武漢華工激光工程有限責任公司;
- 發明人王建剛;王雪輝;溫彬;馮峰;程偉;
- 地址430223 湖北省武漢市東湖開發區華中科技大學科技園激光產業園
- 申請號CN201610199795.2
- 申請時間2016年03月31日
- 申請公布號CN105689889A
- 申請公布時間2016年06月22日
- 分類號B23K26/064(2014.01)I;G02B13/00(2006.01)I;
