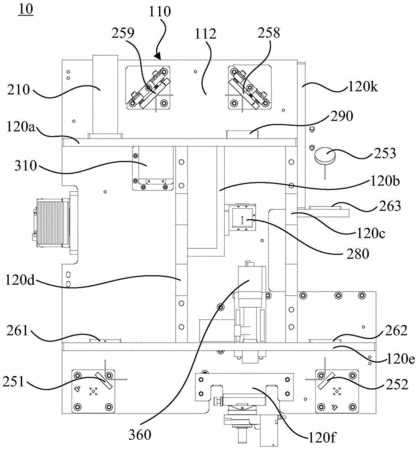

摘要：本實用新型涉及一種激光光路模組，上述激光光路模組包括模組架、光學組件和外罩，模組架包括基板，基板包括相對的第一面和第二面；光學組件包括入光筒、場鏡、第一雙色鏡、物鏡和多個反射鏡；入光筒設置在第一面；場鏡、第一雙色鏡和物鏡均位于第二面，多個反射鏡分布于第一面和第二面，通過多個反射鏡的反射，使來自入光筒的光依次通過場鏡、第一雙色鏡和物鏡，以形成激光切割光路；外罩與模組架連接，且模組架和光學組件均位于外罩內。光學組件集成在模組架上，且光學組件中的多個元件分布在基板的第一面和第二面，提高了空間的利用率。調試時，打開外罩即可對光學組件中的多個元件進行調節，方便調試，提高了裝機效率。
- 專利類型實用新型
- 申請人大族激光科技產業集團股份有限公司;
- 發明人卿前茂;盧建剛;張小軍;劉宇;尹建剛;李善基;柳嘯;高云峰;
- 地址518000 廣東省深圳市南山區高新技術園北區新西路9號大族激光大廈
- 申請號CN201620072123.0
- 申請時間2016年01月25日
- 申請公布號CN205520071U
- 申請公布時間2016年08月31日
- 分類號B23K26/064(2014.01)I;
