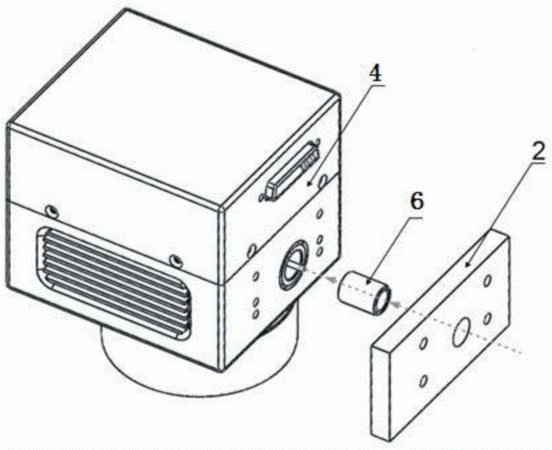

摘要：本實用新型適用于振鏡技術領域，提供了一種振鏡固定結構，在振鏡4的入射孔位置設置空心圓柱體形定位孔，空心圓柱體形定位孔的內徑的位置為入射孔外徑的位置；定位孔內設有定位軸套6，定位軸套6為空心圓柱體形，內外孔徑大小與定位孔的內外孔徑大小相匹配，長度長于定位孔的深度；安裝板或固定件2上設有與定位軸套外徑大小相匹配的圓柱體形通孔，定位軸套6的一端安裝在定位孔內后，將定位軸套6的另一端設置于安裝板或固定件2的通孔內。采用軸套定位方式，將定位要求由6個精度要求變為軸套的外形尺寸這1個精度要求，大大降低了對加工的要求，還可以消除振鏡或安裝銷孔加工偏差或者光路系統基準面造成的轉角差。
- 專利類型實用新型
- 申請人武漢華工激光工程有限責任公司;
- 發明人王建剛;劉勇;何智恒;楊威;朱小芹;
- 地址430223 湖北省武漢市東湖開發區華中科技大學科技園激光產業園
- 申請號CN201420689533.0
- 申請時間2014年11月17日
- 申請公布號CN204331119U
- 申請公布時間2015年05月13日
- 分類號G02B7/00(2006.01)I;F16B19/02(2006.01)I;
