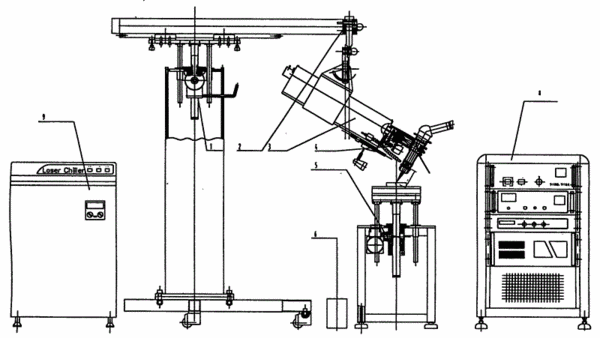

摘要:本實用新型涉及一種多維度懸掛式的激光模具修復焊接機,包含有機架、懸掛系統、激光器、外光路、顯微放大鏡、激光器的控制裝置、電動升降機構、抽風系統、水冷系統,懸掛系統置于機架上,而激光器固定在懸掛系統上,激光器裝有外光路和顯微放大鏡,激光器的控制裝置與激光器和水冷系統相連,并控制激光器輸出激光及水冷系統,抽風系統由抽風機、波紋管及風嘴組成。其風嘴固定在電動升降機構的工作臺上,進行抽塵。本實用新型整個激光器可以任意方向旋轉,可六維運動,加工靈活,操作方便。能滿足修補不同規格尺寸模具的角度需要。整個操作機架與電動升降機構工作臺是分離的,適用范圍廣,加工精度高。
- 專利類型實用新型
- 申請人武漢華工激光工程有限責任公司;
- 發明人廖甫運;
- 地址430223湖北省武漢市華中科技大學科技園華工科技激光產業園
- 申請號CN200520097436.3
- 申請時間2005年07月29日
- 申請公布號CN2820416Y
- 申請公布時間2006年09月27日
- 分類號B23K26/34(2006.01);B23K26/08(2006.01);H01S5/00(2006.01);
