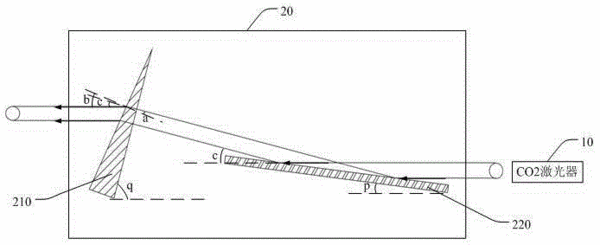

摘要：本實用新型公開了一種CO2激光器及其外光路傳輸系統，所述外光路傳輸系統包括光束整形裝置，所述光束整形裝置包括設置在CO2激光器出射光的光路上的棱鏡；所述棱鏡的第一側面與CO2激光器的出射光垂直，CO2激光器射出的、徑向截面為橢圓的激光束垂直第一側面進入棱鏡，并在棱鏡的第二側面發生折射后射出；所述棱鏡的主截面與所述橢圓的長軸平行，所述棱鏡的頂角小于棱鏡的第二側面發生全反射的臨界角。即，光斑為橢圓的激光束通過棱鏡后，其長軸被壓縮，變為圓形的光斑，提高了激光束的一致性，使CO2激光器切割材料時，切割的效果一致。
- 專利類型實用新型
- 申請人廣東正業科技股份有限公司;
- 發明人肖磊;徐地華;趙建濤;
- 地址523808 廣東省東莞市松山湖科技產業園區科技九路2號
- 申請號CN201520846835.9
- 申請時間2015年10月29日
- 申請公布號CN205254331U
- 申請公布時間2016年05月25日
- 分類號B23K26/064(2014.01)I;B23K26/38(2014.01)I;
