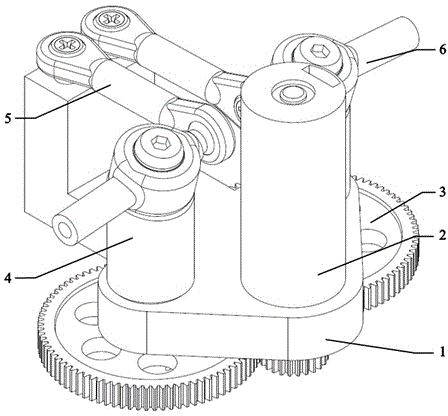

摘要:一種三維撲動的撲翼驅動機構,包括機架、電機、減速齒輪組、聯動導桿、球鉸座連桿、搖臂,電機及減速齒輪組直接安裝在機架上,聯動導桿上表面為一個斜平面,與搖臂中部鉸接;機架頂部固連球鉸鏈;所述搖臂一端也固連球鉸鏈;球鉸座連桿兩端固連球鉸座,一端連接機架上的球鉸鏈,另一端連接搖臂上的球鉸鏈。本發明結構簡單、重量輕,搖臂能在機構尺寸很小的情況下實現對稱的三維撲動,從而使得撲翼產生更大的氣動力,具有更好的氣動效率,可以應用在撲翼飛行器上獲得更好的飛行性能。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人李洋;王利光;付鵬;楊文青;宋筆鋒;唐偉;薛棟;鐘京洋;李博揚;郭漢青;王進;
- 地址710000 陜西省西安市碑林區友誼西路127號
- 申請號CN201410716037.4
- 申請時間2014年12月02日
- 申請公布號CN104477383A
- 申請公布時間2015年04月01日
- 分類號B64C33/02(2006.01)I;
