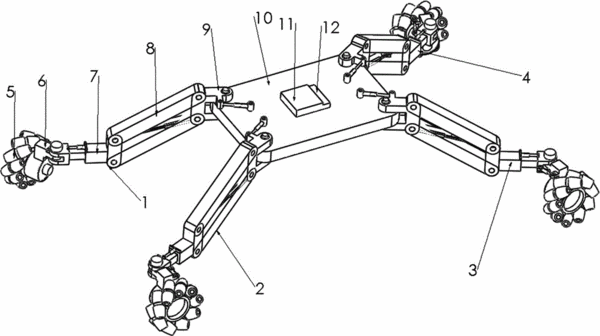

摘要:本發明公開了一種非對稱輪腿式全向移動底盤,包括底盤車架、控制器、機械腿、麥克納姆輪、驅動器、傳感器,機械腿與底盤車架鉸接,位于底盤車架四個方位,麥克納姆輪分別安裝在機械腿部末端,各麥克納姆輪由單獨的驅動器驅動,驅動器和角度傳感器與控制器連接;四條機械腿上的驅動器和傳感器與控制器連接;控制器位于底盤車架中間,控制器接收各傳感器信號,控制器發出控制指令,通過傳感器對各驅動器進行閉環控制。水平傳感器固定在底盤車架上,且與控制器連接,水平傳感器用于測量底盤車架傾斜姿態。非對稱輪腿式全向移動底盤,在實現全向移動的基礎上,且自主控制底盤姿態,使麥克納姆輪適應多種路況的全向移動。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人董文豪;馮華山;王潤孝;譚小群;秦現生;王科平;宋可清;羅巍;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201410417628.1
- 申請時間2014年08月22日
- 申請公布號CN104176145A
- 申請公布時間2014年12月03日
- 分類號B62D57/028(2006.01)I;
