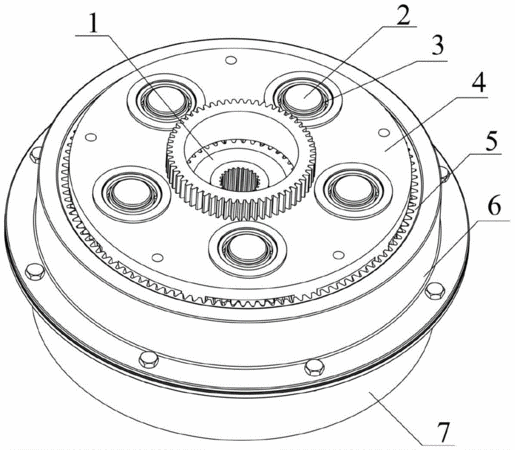

摘要:本發明公開了一種星型人字齒輪減速器。包括行星架、固定圈、太陽輪、以及行星輪與內齒圈組成的星型齒輪副,星型齒輪副中的太陽輪、行星輪和內齒圈中的齒均為人字齒;太陽輪為整體式內有漸開線花鍵,太陽輪通過花鍵與輸入軸連接;內齒圈通過上齒圈與下齒圈組合安裝;固定圈與內齒圈組裝實現扭矩輸出。采用人字齒傳動重合度高,傳動平穩性和均載性能以及輸出扭矩的能力較高;行星輪采用組合式,實現行星輪彈性支撐,提高了星型齒輪系統的傳動平穩性,降低了噪聲;減速器內齒圈為組合安裝并配有固定圈,實現內齒圈扭矩輸出功能。具有結構簡單、安裝便捷。星型人字齒輪減速器適用于發動機減速器,特別適用于大功率發動機減速器。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人王三民;張沖;王藝杰;黃濤;鄧文奎;王劍;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201410365908.2
- 申請時間2014年07月29日
- 申請公布號CN104141745A
- 申請公布時間2014年11月12日
- 分類號F16H1/32(2006.01)I;F16H57/08(2006.01)I;F16H57/028(2012.01)I;
