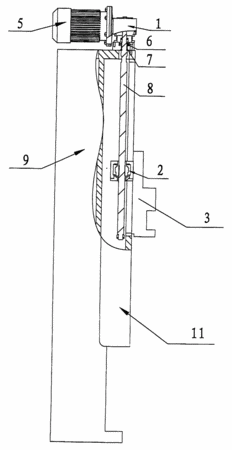

摘要：本發明涉及一種機床用雙蝸桿蝸輪傳動機構，該機構包括一設置在絲桿上的可實現微調的二級蝸桿蝸輪減速器，該減速器包括蝸桿軸、蝸輪箱、設置在蝸輪箱內且帶有內螺紋的蝸輪，蝸輪的內螺紋與絲桿嚙合，蝸桿軸與絲桿垂直，蝸輪箱與滑動件固定連接，蝸輪箱可帶動滑動件沿立柱或拖板滑動。手動調節二級蝸桿蝸輪減速器上的蝸桿軸，使得二級蝸桿蝸輪減速器上的蝸輪可沿絲桿慢速移動，并通過蝸輪箱帶動滑動件沿立柱或拖板緩慢滑動，從而細微調節滑動件的位置達到精確定位的效果。
- 專利類型發明專利
- 申請人蘇州市寶瑪數控設備有限公司;
- 發明人巴逢德;
- 地址215151江蘇省蘇州市高新開發區滸關工業園滸蓮路42號
- 申請號CN200710132384.2
- 申請時間2007年09月13日
- 申請公布號CN100513063C
- 申請公布時間2009年07月15日
- 分類號B23Q1/46(2006.01)I;B23Q1/28(2006.01)I;B23H7/26(2006.01)I;
