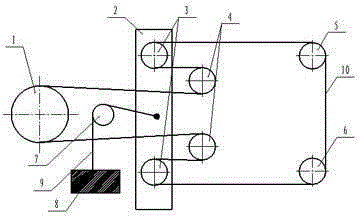

摘要：本實用新型公開了一種電火花線切割機床走絲機構，包括：貯絲筒、滑板、張緊輪、輔助導輪和主導輪，電極絲經所述貯絲筒帶動，由所述輔助導輪、張緊輪和主導輪支撐做往復移動，所述張緊輪固定在所述滑板的上下兩端、所述輔助導輪位于所述張緊輪和主導輪之間，在所述貯絲筒和所述滑板之間還設置有一個固定滑輪，位于所述固定滑輪上的鋼絲的一端連接在所述滑板上，另一端連接重錘。通過上述方式，本實用新型具有恒張力功能，使電極絲一直處于張緊狀態，保證走絲的穩定性，從而提高工件的加工精度。
- 專利類型實用新型
- 申請人蘇州市寶瑪數控設備有限公司;
- 發明人邵建軍;
- 地址215151 江蘇省蘇州市高新區滸關工業園內
- 申請號CN201420628404.0
- 申請時間2014年10月28日
- 申請公布號CN204277147U
- 申請公布時間2015年04月22日
- 分類號B23H7/10(2006.01)I;
