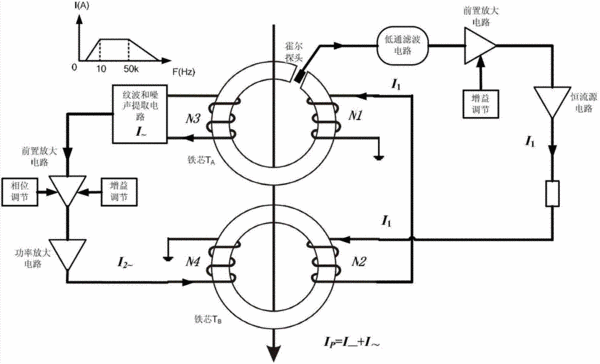

摘要：用于可調精密直流大電流源的降低紋波和抑制噪聲電路，該電路的鐵芯TA和TB上下疊放組成雙鐵芯結構，鐵芯TA內置一個霍爾探頭，霍爾探頭連接低通濾波電路，低通濾波電路連接帶增益調節的前置放大電路，帶增益調節的前置放大電路連接恒流源電路，恒流源電路連接TB的N2繞組，N1繞組的一端與N2繞組的另一端直接相連。鐵芯TA的N3繞組連接紋波和噪聲提取電路，紋波和噪聲提取電路連接帶增益和相位調節的前置放大電路，帶增益和相位調節的前置放大電路連接功率放大電路，功率放大電路連接鐵芯TB的N4繞組。采用本發明能夠使紋波和噪聲的含量降低到0.1%以下，產品測量性能一致性、重復性好，產品穩定、可靠，適用于寬范圍的大電流源。
- 專利類型發明專利
- 申請人廣西電網公司電力科學研究院;長沙天恒測控技術有限公司;
- 發明人曾博;周新華;李剛;劉路;韓帥;鄧志軍;陳俊;馮路;
- 地址530023 廣西壯族自治區南寧市民主路6-2號
- 申請號CN201310195121.1
- 申請時間2013年05月21日
- 申請公布號CN103312135A
- 申請公布時間2013年09月18日
- 分類號H02M1/14(2006.01)I;H02M1/44(2007.01)I;
