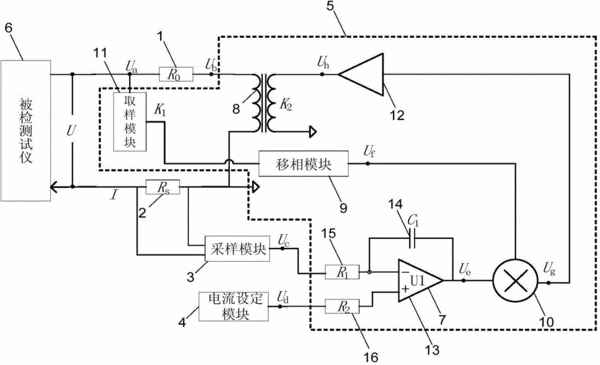

摘要：本實用新型公開了一種有源泄漏電流測試儀的校準裝置，包括：匹配電阻、采樣電阻、采樣模塊、電流設定模塊以及調節模塊；其中，匹配電阻包括用于與被檢測試儀輸出電壓的正輸入端連接的第一匹配端以及與調節模塊連接的第二匹配端；采樣電阻的一端與被檢測試儀輸出電壓的負輸入端連接，另一端與調節模塊連接；采樣模塊，用于對流經采樣電阻上的電流進行采樣得到采樣電流；調節模塊，用于根據采樣電流與電流設定模塊輸出的設定電流的偏差將第二匹配端的電壓調至與第一匹配端的電壓相等，保證了采樣電流不隨測試儀輸出電壓波動，解決了有源泄漏電流測試儀的檢定電流隨其輸出電壓波動的技術問題，從而改善了檢定電流的穩定性，提高了電流檢定的精度。
- 專利類型實用新型
- 申請人長沙天恒測控技術有限公司;
- 發明人周新華;鄒學良;周署根;劉高;
- 地址410100 湖南省長沙市經濟技術開發區盼盼路16號
- 申請號CN201520018585.X
- 申請時間2015年01月12日
- 申請公布號CN204347229U
- 申請公布時間2015年05月20日
- 分類號G01R35/00(2006.01)I;
