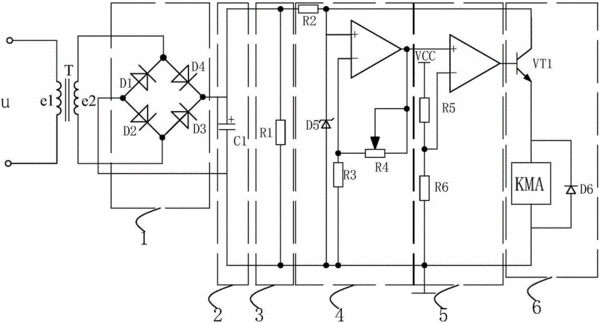

摘要：一種過流保護電路及帶有該電路的顯示屏，用來檢測用電設備的電流強度，當電流強度過高時，輸出控制用電設備斷電的截斷信號，該過流保護電路直接耦接在電源接收的是交流電，所以需要對該交流電轉換成直流電，濾波單元用于濾去原電路中的諧波的作用，防止諧波對該電路產生干擾，采樣單元用于把濾波單元中輸出的直流電流轉換成電壓提供一該電流所對應的采樣電壓，輸出給比較單元，比較單元用于比較采樣電壓和比較單元內部提供的參考電壓，當采樣電壓大于基準電壓時表示用電設備內部電流強度過高會導致用電設備產生故障，此時，比較單元輸出驅動信號，驅動單元響應于該驅動信號控制用電設備掉電。
- 專利類型實用新型
- 申請人北京泛華新興體育產業股份有限公司;
- 發明人蔡海波;
- 地址100000 北京市豐臺區南四環西路188號12區42號0127-A12-1號
- 申請號CN201620336918.8
- 申請時間2016年04月20日
- 申請公布號CN205883038U
- 申請公布時間2017年01月11日
- 分類號H02M1/14(2006.01)I;H02H3/08(2006.01)I;
