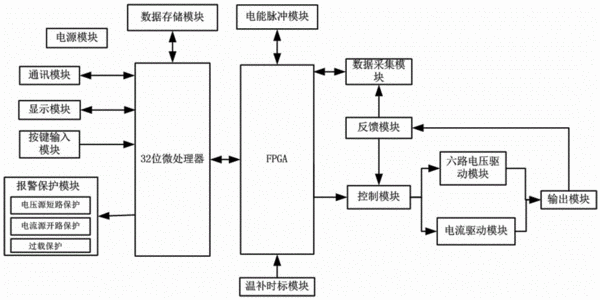

摘要:一種直流電能表檢定裝置,該裝置的32位微處理器通過控制總線分別與FPGA、數據存儲模塊、通訊模塊、顯示模塊、按鍵輸入模塊、報警保護模塊連接;FPGA分別與32位微處理器、控制模塊、電能脈沖模塊、溫補時標模塊、數據采集模塊連接;控制模塊分別與六路電壓驅動模塊、電流驅動模塊、反饋模塊連接;輸出模塊與六路電壓驅動模塊、電流驅動模塊、反饋模塊連接;反饋模塊分別與輸出模塊、控制模塊、數據采集模塊連接。該裝置短期穩定度優于0.005%/分鐘,交流紋波很小,調節細度高達5ppm,可靠性特別高,可24小時連續工作。
- 專利類型實用新型
- 申請人廣西電網公司電力科學研究院;長沙天恒測控技術有限公司;
- 發明人曾博;周新華;韓帥;李剛;劉路;卿柏元;鄧文;陳俊;
- 地址530023 廣西壯族自治區南寧市民主路6-2號
- 申請號CN201320473815.2
- 申請時間2013年08月05日
- 申請公布號CN203643592U
- 申請公布時間2014年06月11日
- 分類號G01R35/04(2006.01)I;
