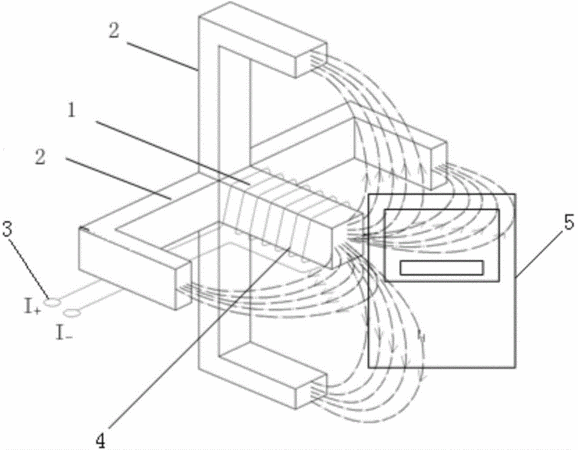

摘要:本實用新型公開了一種電能表直流磁場發生裝置及干擾試驗裝置,電能表直流磁場發生裝置包括勵磁機構和用于給勵磁機構提供勵磁電流的電流裝置;勵磁機構包括:條形結構的第一磁軛、纏繞在第一磁軛上的用于輸入勵磁電流的線圈、沿垂直于第一磁軛軸向方向的平面上周向分布的至少一個用于減少第一磁軛產生的磁通回路中的空氣間隙的L型磁軛。干擾試驗裝置包括:如上所述的電能表直流磁場發生裝置、電能表檢定裝置和上位機。本實用新型的電能表直流磁場發生裝置及干擾試驗裝置解決了現有電能表直流磁場發生裝置的勵磁機構龐大、成本昂貴的技術問題,實現了電能表直流磁場發生裝置中勵磁機構的簡單設計,降低了電能表直流磁場發生裝置的成本。
- 專利類型實用新型
- 申請人長沙天恒測控技術有限公司;
- 發明人周新華;宋文濤;鄒學良;曾凱;陳北強;
- 地址410100 湖南省長沙市經濟技術開發區盼盼路16號
- 申請號CN201520110892.0
- 申請時間2015年02月15日
- 申請公布號CN204614578U
- 申請公布時間2015年09月02日
- 分類號H01F7/00(2006.01)I;G01R35/04(2006.01)I;
