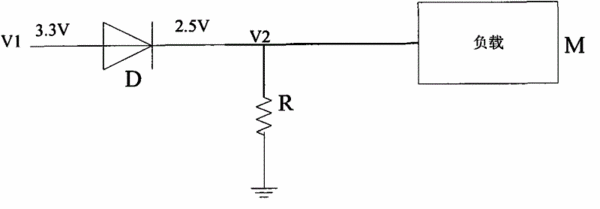

摘要：本實用新型公開了一種實現輕負載供電電源的電路，包括二極管、負載，二極管正極接入輸入電壓、負極與負載相連，還包括：電阻，一端連接于二極管與負載的公共接點，另一端接地。本實用新型提供的一種實現輕負載供電電源的電路，利用二極管的降壓特性，通過對地連接一個負載，用于實現輕負載供電，電路元件簡單、極易實現、成本低廉，克服了現有技術利用二極管降壓電路電流波動大、輸出電壓不精確的缺陷，可以在電子產品領域廣泛應用。
- 專利類型實用新型
- 申請人康佳集團股份有限公司;
- 發明人孔令枝;
- 地址518000 廣東省深圳市南山區華僑城深南大道9008號
- 申請號CN201020548537.9
- 申請時間2010年09月29日
- 申請公布號CN201846227U
- 申請公布時間2011年05月25日
- 分類號H02M1/14(2006.01)I;
