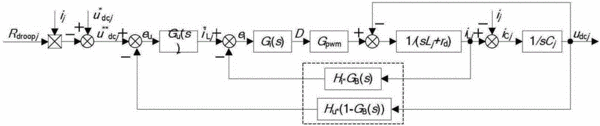

摘要：本發明公開了一種直流微電網雙向儲能變換器的二次紋波電流抑制方法，主要包括下垂控制、引入帶通濾波器反饋的電容電壓外環PI控制和引入帶通濾波器反饋的電感電流內環P控制三個部分，其中，下垂控制得到電壓外環的直流側參考電壓；電壓外環引入帶通濾波器的電容電壓反饋，增強二次紋波抑制效果；電流內環引入帶通濾波器的電感電流反饋，解決傳統電壓電流雙閉環控制中因限制外環電壓的截至頻率引起的動態響應速度慢的問題。本發明減少了儲能變換器間輸出電壓的偏差，改善了并聯均流效果，提高了電力電子器件的壽命，減小了開關管的電流應力和通態損耗。
- 專利類型發明專利
- 申請人湖南大學;
- 發明人陳燕東;楊苓;羅安;周小平;周樂明;陳智勇;伍文華;懷坤山;王自力;
- 地址410082 湖南省長沙市岳麓區麓山南路2號
- 申請號CN201510815333.4
- 申請時間2015年11月20日
- 申請公布號CN105322770A
- 申請公布時間2016年02月10日
- 分類號H02M1/14(2006.01)I;
