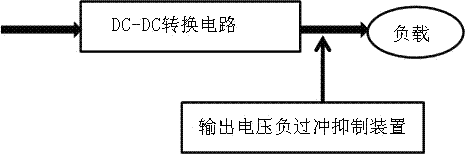

摘要：本發明公開一種DC-DC轉換電路輸出電壓負過沖抑制裝置及方法，是用于抑制DC-DC轉換電路輸出的電壓負過沖，輸出電壓負過沖抑制裝置連接在DC-DC轉換電路的輸出端，所述輸出電壓負過沖抑制裝置包括一個電容EC45，所述電容EC45并聯在DC-DC轉換電路的輸出端，且電容EC45的電容值是DC-DC轉換電路輸出電容值的數倍。本發明消除由雜散電感和電容構成的諧振源，完全消除負過沖電壓。本發明的抑制裝置是采用數倍于DC-DC轉換電路（直流模塊電源）輸出電容值的大電容并聯在直流模塊電源的輸出端，使直流模塊電源輸入斷電后，輸出電流突變時那些雜散電感不能與電容產生諧振，完全消除諧振，沒了諧振，輸出電壓就會正常降壓，達到了消除直流模塊電源輸出電壓負過沖的目的。
- 專利類型發明專利
- 申請人廣東威創視訊科技股份有限公司;
- 發明人帥孟奇;
- 地址510670 廣東省廣州市高新技術產業開發區科珠路233號
- 申請號CN201410824066.2
- 申請時間2014年12月26日
- 申請公布號CN104518652A
- 申請公布時間2015年04月15日
- 分類號H02M1/14(2006.01)I;
