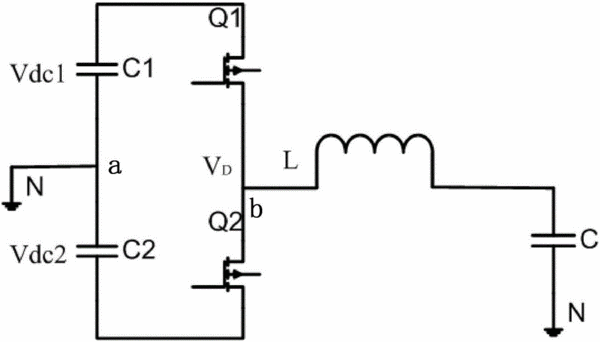

摘要：一種不間斷電源的直流母線電壓補償電路；包括正母線直流電容C1、負母線直流電容C2、開關管Q1、開關管Q2、濾波電感L和濾波電容C；所述正母線直流電容C1和開關管Q1串接為第一支路，所述負母線直流電容C2和開關管Q2串接為第二支路；正母線直流電容C1的一端接于負母線直流電容C2形成a連接點，開關管Q1的一端接于開關管Q2的一端形成b連接點，使得所述第一支路與所述第二支路并聯連接，所述a連接點為接地端；所述濾波電感L與所述濾波電容C串聯組成干路，所述濾波電感L的一端接于b連接點，所述濾波電容C的一端為接地端。通過對正負母線電壓實現解耦補償，能夠極大地提高輸出電壓的穩定性。
- 專利類型發明專利
- 申請人佛山市新光宏銳電源設備有限公司;
- 發明人封寧波;林為;尹曉娟;向延釗;聶文強;白維;楊國偉;鐘立亮;李靜靜;劉振;
- 地址528000 廣東省佛山市禪城區張槎一路115號6座
- 申請號CN201610264866.2
- 申請時間2016年04月25日
- 申請公布號CN105743335A
- 申請公布時間2016年07月06日
- 分類號H02M1/14(2006.01)I;H02M7/537(2006.01)I;H02J9/06(2006.01)I;
