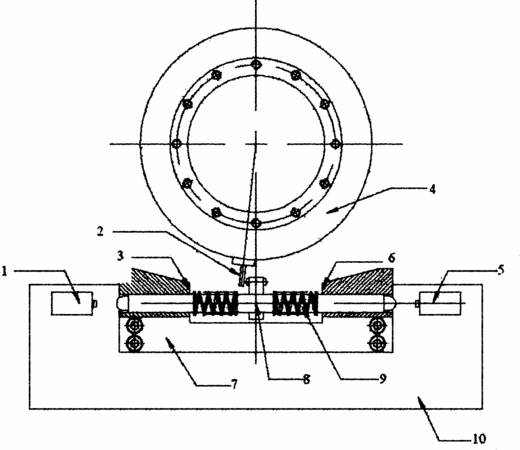

摘要：全圓周運動的限位方法及其設備：在轉動體的外側固定有轉動觸桿；在不動體上，與轉動體外圓的切線平行地安裝有滑動桿，滑動桿兩側各套有彈簧；滑動桿上垂直地設有擋塊，擋塊的頂端處于轉動體外圓與轉動觸桿轉動軌跡之間，滑動桿兩端設有觸動開關產生限位信號；軸轉動帶動轉動觸桿轉動；當軸順時針轉動即將到達限位位置時，轉動觸桿碰到擋塊；繼續轉動撥動滑動桿向一側移動，壓縮彈簧碰到接觸開關產生順時針限位信號；當軸脫離順時針限位后滑動桿回彈向中央，順時針限位信號消失；逆時針轉動過程相反。本發明的優點是：實現了全圓周運動的限位，限位信號與限位方向直接對應，沒有時序關系，性能可靠、處理邏輯簡單、成本低廉。
- 專利類型發明專利
- 申請人南京中科天文儀器有限公司;
- 發明人李道友;朱慶生;鄭鋒華;
- 地址210042 江蘇省南京市花園路6-10號
- 申請號CN201010283463.5
- 申請時間2010年09月16日
- 申請公布號CN101986232B
- 申請公布時間2012年01月11日
- 分類號G05D3/12(2006.01)I;
