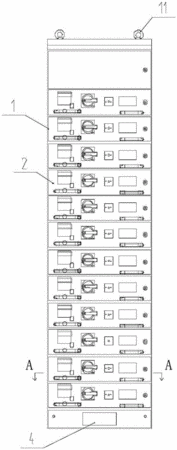

摘要：本實用新型提供了一種高集成度低壓抽出式開關柜，包括柜體以及柜體內上下分層布置的若干抽屜；所示柜體上設有散熱裝置，并在柜體下部設置通風柵；所述柜體正面和背面都設有對開式柜門；每個抽屜上都設有與母線連接的一次插接件以及與柜體內控制線路連接的二次插接件，且在所述抽屜的底板上都設有若干通氣孔。所述散熱裝置包括散熱風口、以及安裝在該散熱風口處的散熱扇；所述散熱風口上安裝有紗網窗。柜體對應發熱量大的區域設有不同位置的若干散熱裝置安裝位。柜體頂端對稱設有吊耳。本實用新型結構互換性強，操作簡單，占地空間小，擺放更加方便；同時，由于具有結構簡單，維修方便，加工成本低、生產效率高，使用更加安全可靠。
- 專利類型實用新型
- 申請人天津市百利開關設備有限公司;
- 發明人蔡瑩琳;牛憲杰;
- 地址300385 天津市西青區西青經濟開發區鑫源道23號
- 申請號CN201521098017.1
- 申請時間2015年12月24日
- 申請公布號CN205452927U
- 申請公布時間2016年08月10日
- 分類號H02B11/173(2006.01)I;H02B1/56(2006.01)I;
