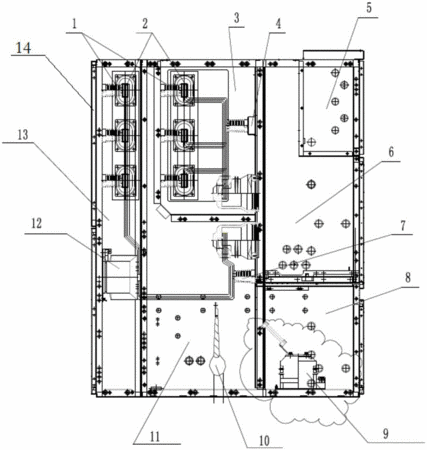

摘要：本實用新型提供了一種雙排母線開關柜，柜體內設有兩塊從柜頂貫通至柜底的豎置的隔板，所述隔板將柜體分為前室、中室、后室，所述前室內通過兩塊橫置的隔板隔開，從上至下依次為繼電器儀表室、斷路器手車室、電磁鎖室，所述繼電器儀表室安裝有繼電器儀表，所述斷路器手車室安裝有斷路器和手車，所述電磁鎖室內裝有電磁鎖；所述中室通過橫置隔板分成上下兩部分，上部為次母線室，下部為電纜室；所述后室為主母線室。本實用新型所述的一種雙排母線開關柜具有供電可靠、檢修方便、調度靈活、便于擴建安全性高、多種功能并存等優點，同時采用了多種散熱防塵的設計，使本實用新型具有良好散熱性能。
- 專利類型實用新型
- 申請人天津市百利開關設備有限公司;
- 發明人蔡瑩琳;楊占山;
- 地址300385 天津市西青區西青經濟開發區鑫源道23號
- 申請號CN201521106134.8
- 申請時間2015年12月24日
- 申請公布號CN205385204U
- 申請公布時間2016年07月13日
- 分類號H02B1/20(2006.01)I;H02B1/56(2006.01)I;
