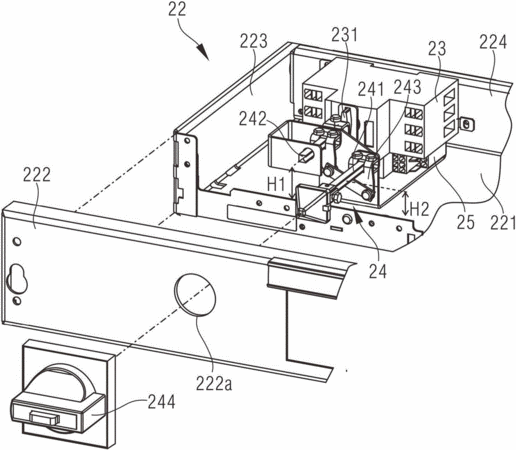

摘要：本實用新型涉及抽出式開關柜及其抽屜單元。該抽屜單元包括：一主體部(22)，其包括一底板(221)；一開關單元(23)，其安裝于所述主體部(22)；和一操作機構(24)，其包括：一輸入軸(241)，與所述底板(221)平行，一輸出軸(242)，與所述輸入軸(241)平行，和一傳動機構(243)，所述輸入軸(241)與所述輸出軸(242)通過所述傳動機構(243)傳動連接；其中，所述輸入軸(241)通過所述傳動機構(243)帶動所述輸出軸(242)轉動以驅動所述開關單元(23)分合，所述輸入軸(241)的軸心與所述底板(221)的距離不等于所述輸出軸(242)的軸心與所述底板(221)的距離。
- 專利類型實用新型
- 申請人西門子工廠自動化工程有限公司;
- 發明人蔡萬宏;
- 地址100016 北京市朝陽區酒仙橋東路1號
- 申請號CN201620533050.0
- 申請時間2016年06月02日
- 申請公布號CN205693230U
- 申請公布時間2016年11月16日
- 分類號H02B11/173(2006.01)I;H02B11/02(2006.01)I;
