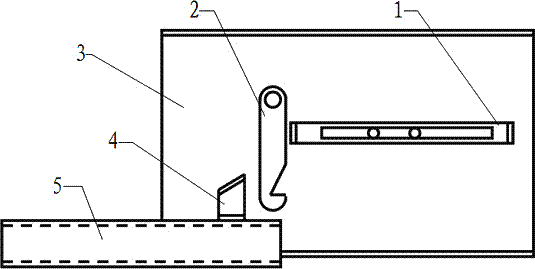

摘要：一種防低壓柜抽屜跌落的懸掛裝置，它包括手動推桿、掛鉤、鉤槽和抽屜導軌，手動推桿連接在抽屜側板上，鉤槽連接在抽屜導軌上，緊靠手動推桿左端的掛鉤通過轉軸連接在抽屜側板上，掛鉤的彎鉤水平位置低于鉤槽的左端截面；所述的手動推桿為長條形結構，兩端背離抽屜側板折彎90度；所述的手動推桿是沿著水平方向滑動的螺釘限位結構；所述的鉤槽由冷扎鋼板2.5/Q235折彎而成，底部通過螺釘或焊接固定在導軌上，上部為30度的斜面，右端截面高于左端截面；所述的掛鉤的彎鉤方向指向手動推桿。本實用新型設計的抽出式低壓開關柜結構緊湊，配電回路布置經濟，抽屜單元組合靈活，互換性強，可維護性強，是發電、配電普遍采用的一種結構形式。
- 專利類型實用新型
- 申請人泰豪科技股份有限公司;
- 發明人熊必成;熊科;熊劍;羅蓉瑯;葉利紅;
- 地址330096 江西省南昌市高新開發區高新大道泰豪大廈
- 申請號CN201420077671.3
- 申請時間2014年02月24日
- 申請公布號CN203787836U
- 申請公布時間2014年08月20日
- 分類號H02B11/173(2006.01)I;
