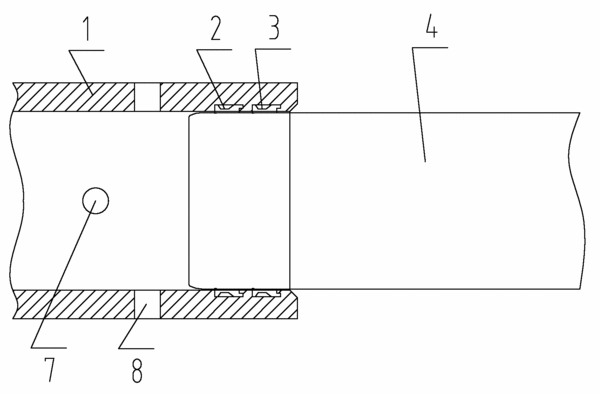

摘要：本實用新型涉及一種表帶式觸指的導電裝置。其特點是它包括有觸指座、表帶觸指和觸頭；在觸指座上有環形槽，觸指裝入環形槽內，環形槽為兩個，表帶觸指為兩套，兩套觸指分別裝入兩個環形槽內，每個環形槽的槽寬為10～12mm，兩個環形槽之間的距離為4～5mm，環形槽距所述觸指座導體自由端面的距離為8～10mm。本實用新型在導電-導熱特性方面，有較高的持續載流力和短路電流耐受力，及通過多點接觸能有較低的接觸電阻，特別在觸指座上有兩個孔可使溫升較低；在結構和機械特性上，在等效的導流力和電磁場特性狀態下，因為不必另外增加屏蔽件，設計尺寸可更小、結構簡單，安裝快捷，并在接觸行程較小時允許較大的安裝同軸度，以及有更廣的應用范圍。
- 專利類型實用新型
- 申請人天津市百利開關設備有限公司;
- 發明人萬華;王士杰;張俊;于立鳴;
- 地址300385 天津市西青區鑫源道23號
- 申請號CN201020125360.1
- 申請時間2010年03月08日
- 申請公布號CN201622940U
- 申請公布時間2010年11月03日
- 分類號H01H1/38(2006.01)I;
