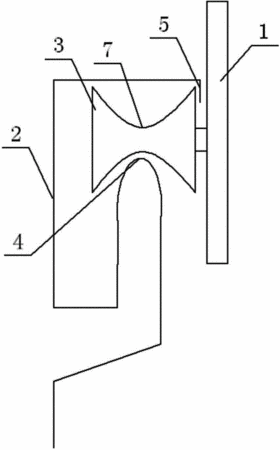

摘要：開關柜抽屜導軌機構，包括對稱固定在柜體上的軌道和固定在抽屜上相應位置的滑輪組，軌道為金屬板整體彎折而成，軌道包括凸起的條形軌，滑輪組與條形軌配合；條形軌外側向上翻邊形成上翻邊并罩在條形軌的上方，上翻邊的外沿向下彎折設有防脫沿；條形軌另一側向外側彎折形成下翻邊；滑輪組通過安裝板固定在抽屜的兩側；滑輪組的滑輪中部沿圓周方向設有與條形軌道頂部配合的凹槽；條形軌頂部為弧形結構。本實用新型結構簡單、功能實用，利用滑輪在軌道上的滑動來使抽屜可靠、靈活地進出。
- 專利類型實用新型
- 申請人索凌電氣有限公司;
- 發明人石亞飛;龐學民;
- 地址450000 河南省鄭州市索凌路18號
- 申請號CN201120408845.6
- 申請時間2011年10月25日
- 申請公布號CN202260223U
- 申請公布時間2012年05月30日
- 分類號H02B11/173(2006.01)I;
