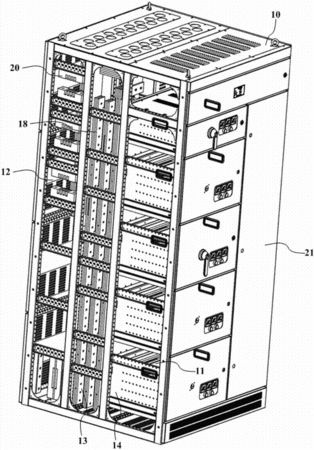

摘要：本實用新型涉及電氣設備技術領域，公開了一種低壓開關柜，包括：位于柜體前部的抽屜單元室以及位于抽屜單元室后方的垂直母線室，抽屜單元室內部設置有沿柜體高度方向排列的多個抽屜單元，每個抽屜單元包括一次插接件；垂直母線室內部設置有與一次插接件插接的至少兩條插接垂直母線、與每一條插接垂直母線相位對應的至少一條擴展垂直母線，以及將相位對應的插接垂直母線和所述至少一條擴展垂直母線并聯連接的連接線。垂直母線的組合方式與低壓開關柜額定電流的匹配范圍較大，可大大減少低壓開關柜的配置數量，降低配電房和配電設備的成本。
- 專利類型實用新型
- 申請人艾默生網絡能源有限公司;
- 發明人歐騰升;鐘世波;涂石養;朱忠林;黃大桂;黃全;何召軍;胡冶川;
- 地址518057 廣東省深圳市南山區科技工業園科發路一號
- 申請號CN201220604230.5
- 申請時間2012年11月15日
- 申請公布號CN202978081U
- 申請公布時間2013年06月05日
- 分類號H02B11/173(2006.01)I;
