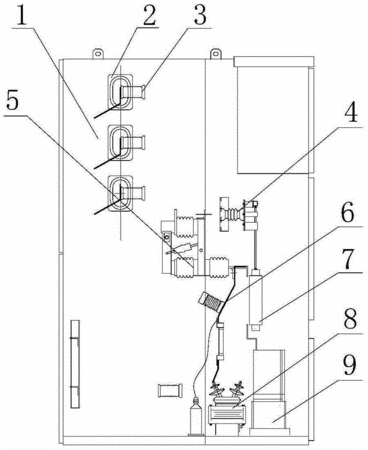

摘要:本實用新型提供了一種復合開關柜,包括柜體,所述母線室內設置有至少兩組穿墻套管,所述穿墻套管上安裝有絕緣子,所述穿墻套管穿過母線背板,所述負荷開關設置在繼電器室中的結構梁上,所述斷路器設置在斷路器室的短滑道上,所述斷路器與繼電器室支架通過安裝支架導通,所述安裝支架還與電壓互感器連接,所述斷路器通過隔離罩包覆安裝。本實用新型所述的開關柜將抽出式的斷路器和固定式的負荷開關復合設置在同一種柜型內,擺放更加簡潔,空間設置更加緊湊;通過增加結構梁和改變現有的安裝結構,使得本開關柜的機械五防功能得到充分的滿足,達到結構簡單、維修方便及加工成本低的目的,并進一步維護操作人員的人身安全。
- 專利類型實用新型
- 申請人天津市百利開關設備有限公司;
- 發明人蔡瑩琳;牛憲杰;
- 地址300385 天津市西青區西青經濟開發區鑫源道23號
- 申請號CN201521101223.3
- 申請時間2015年12月24日
- 申請公布號CN205452932U
- 申請公布時間2016年08月10日
- 分類號H02B13/00(2006.01)I;
