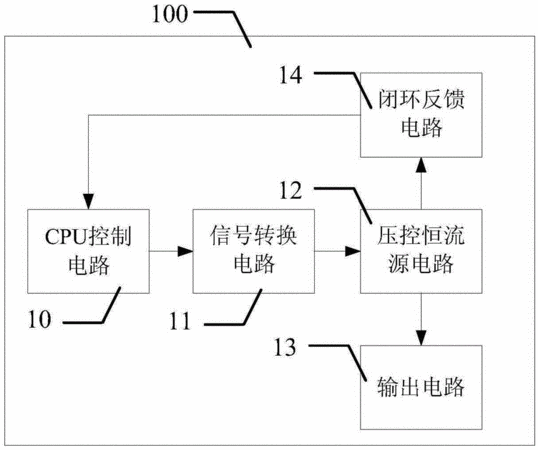

摘要:本申請公開一種具有高精度可自檢的4-20mA輸出電路,包括CPU控制電路、信號轉換電路、壓控恒流源電路、輸出電路和閉環反饋電路,CPU控制電路的D/A輸出端連接到信號轉換電路;信號轉換電路連接到壓控恒流源電路;壓控恒流源電路連接到輸出電路和閉環反饋電路;閉環反饋電路連接到CPU控制電路的A/D輸入端,用于將處理后的信號通過A/D輸入端輸入至CPU控制電路,CPU控制電路還用于對接收到的閉環反饋電路反饋的信號進行運算處理,將處理得到的數據與期望值進行精度比對,并根據對比結果動態調整其D/A輸出。如此方案,實現A/D反饋自檢,動態調整最終輸出信號,使得最終輸出穩定高精度的4-20mA信號。
- 專利類型實用新型
- 申請人北京易艾斯德科技有限公司;
- 發明人李偉;梁東;崔海順;辛劍明;
- 地址100190 北京市海淀區知春路51號慎昌大廈6層
- 申請號CN201521105589.8
- 申請時間2015年12月27日
- 申請公布號CN205375255U
- 申請公布時間2016年07月06日
- 分類號G05F1/56(2006.01)I;
