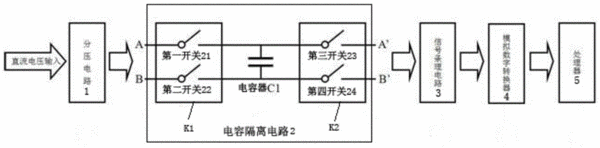

摘要：本申請公開了一種直流電壓隔離測量裝置，其中，分壓電路與電容隔離電路相耦接；電容隔離電路，分別與分壓電路和信號條理電路相耦接；信號條理電路，分別與電容隔離電路和模擬數字轉換器相耦接；模擬數字轉換器，分別與信號條理電路和處理器相耦接；處理器，與模擬數字轉換器相耦接電容隔離電路，包括：第一繼電器、電容器和第二繼電器，其中，第一繼電器，分別與分壓電路和電容器相耦接；電容器，分別與第一繼電器和第二繼電器相耦接；第二繼電器，分別與電容器和信號條理電路相耦接。本實用新型實現了直流電壓的隔離測量，提高了電路的可靠性，而且在整個測量過程中不需要將電壓量轉化為別的信號進行間接測量，使得測量的結果更為準確。
- 專利類型實用新型
- 申請人北京易艾斯德科技有限公司;
- 發明人趙鳳陽;梁東;馬勇;秦玉杰;崔海順;
- 地址100190 北京市海淀區知春路51號慎昌大廈6層
- 申請號CN201420774112.8
- 申請時間2014年12月10日
- 申請公布號CN204374291U
- 申請公布時間2015年06月03日
- 分類號G01R19/25(2006.01)I;G01R15/16(2006.01)I;
