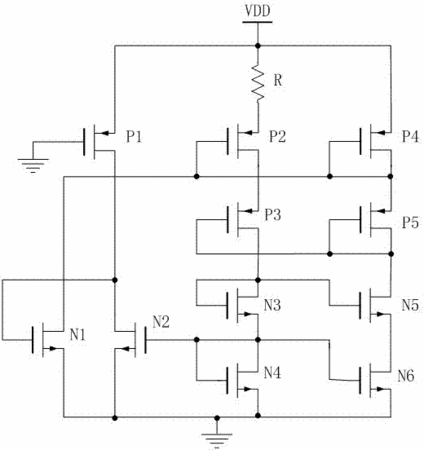

摘要：本實用新型公開了一種參考電流產生電路。該電路包括參數相同的第一PMOS管（P1）、第二PMOS管（P2）、第三PMOS管（P3）、第四PMOS管（P4）、第五PMOS管（P5），參數相同的第一NMOS管（N1）、第二NMOS管（N2）、第三NMOS管（N3）、第四NMOS管（N4）、第五NMOS管（N5）、第六NMOS管（N6），電阻（R）。本實用新型的有益效果是：產生的參考電流較穩定，切與集成電路中的其他數字電路器件工藝兼容，不用增加額外工藝，切占用芯片面積較小，降低成本。
- 專利類型實用新型
- 申請人鄭州單點科技軟件有限公司;
- 發明人余力;周曉東;吳勇;
- 地址450016 河南省鄭州市經濟技術開發區第八大街信息產業園1228室
- 申請號CN201220516948.9
- 申請時間2012年10月10日
- 申請公布號CN202795119U
- 申請公布時間2013年03月13日
- 分類號G05F1/56(2006.01)I;
