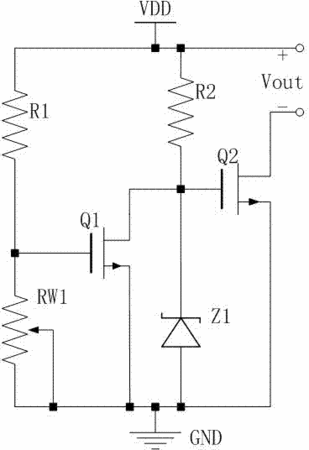

摘要：本發明公開了一種調壓電路。該電路包括第一NMOS晶體管、第二NMOS晶體管、第一電阻、第二電阻、可調電阻和肖特基勢壘二極管；所述第一NMOS晶體管的柵極通過第一電阻連接至電壓源并通過可調電阻連接至地，源極接地，漏極連接至肖特基勢壘二極管的負極端、第二NMOS晶體管的柵極以及通過第二電阻連接至電壓源；肖特基勢壘二極管的正極端接地；第二NMOS晶體管的源極接地，漏極作為輸出端的負極。體積較小、功耗小、速度高、適用于集成，電路結構簡單。
- 專利類型發明專利
- 申請人鄭州單點科技軟件有限公司;
- 發明人周曉東;王曉娟;王紀云;
- 地址450016 河南省鄭州市經濟技術開發區第八大街信息產業園1228室
- 申請號CN201210374132.1
- 申請時間2012年10月07日
- 申請公布號CN103713677A
- 申請公布時間2014年04月09日
- 分類號G05F1/56(2006.01)I;
