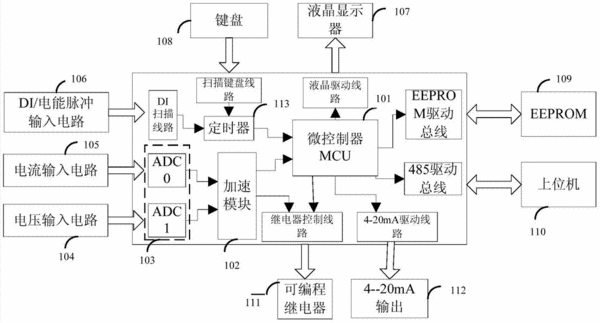

摘要:本申請公開了一種低壓線路保護和測控裝置,微控制器,分別與加速模塊、液晶顯示器、鍵盤、定時器、存儲模塊、上位機、可編程繼電器和輸出模塊相耦接;電壓輸入電路和電流輸入電路輸入的電壓和電流的模擬量通過模數轉換模塊采集后輸入到微控制器進行采集,得出電量參數,該微控制器將電量參數通過液晶顯示器顯示,同時發送給存儲模塊進行儲存;DI/電能脈沖輸入電路,通過定時器與微控制器相耦接;加速模塊,分別與微控制器和模數轉換模塊相耦接;微控制器,還通過繼電器控制線路與可編程繼電器相耦接;微控制器,還通過液晶驅動線路與液晶顯示器相耦接;定時器,通過掃描鍵盤線路與鍵盤相耦接;輸出模塊,通過4-20mA驅動線路與微控制器相耦接。
- 專利類型實用新型
- 申請人北京易艾斯德科技有限公司;
- 發明人孫曉宇;辛劍明;梁東;李偉;解海超;
- 地址100190 北京市海淀區知春路51號慎昌大廈6層
- 申請號CN201420588113.3
- 申請時間2014年10月11日
- 申請公布號CN204103469U
- 申請公布時間2015年01月14日
- 分類號H02H7/22(2006.01)I;
