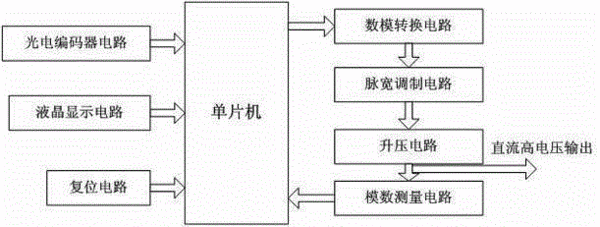

摘要：本實用新型公開了一種基于光電控制的直流高電壓升壓裝置，包括光電編碼器電路、單片機、數模轉換電路、脈寬調制電路、升壓電路、模數測量電路和液晶顯示電路，光電編碼器電路的輸出端與單片機的信號輸入端相連接，單片機的信號輸出端通過數模轉換電路與脈寬調制電路的輸入端相連接，與脈寬調制電路的輸出端與升壓電路相連接，升壓電路通過模數測量電路與單片機相連接，單片機還與液晶顯示電路相連接，本實用新型，使用光電編碼器提供數字信號，以達到電壓調節目的，永久性使用調整不產生損壞、輸出高精度的直流高電壓、自動穩壓可靠性高，具有良好的應用前景。
- 專利類型實用新型
- 申請人南京工業大學;
- 發明人張莉;張共寧;袁丕芳;顧大偉;朱勇;張楷龍;任英豪;文昊昊;卓世偉;
- 地址211816 江蘇省南京市浦口區浦珠南路30號
- 申請號CN201420372898.0
- 申請時間2014年07月07日
- 申請公布號CN203950229U
- 申請公布時間2014年11月19日
- 分類號G05F1/56(2006.01)I;
