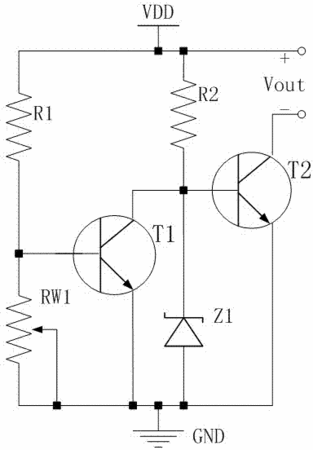

摘要：本實用新型公開了一種調壓電路。該電路包括第一NPN雙極型晶體管、第二NPN雙極型晶體管、第一電阻、第二電阻、可調電阻和肖特基勢壘二極管；所述第一NPN雙極型晶體管的基極通過第一電阻連接至電壓源并通過可調電阻連接至地，源極接地，集電極連接至肖特基勢壘二極管的負極端、第二NPN雙極型晶體管的基極以及通過第二電阻連接至電壓源；肖特基勢壘二極管的正極端接地；第二NPN雙極型晶體管的源極接地，集電極作為輸出端的負極。體積較小、功耗小、速度高、適用于集成，電路結構簡單。
- 專利類型實用新型
- 申請人鄭州單點科技軟件有限公司;
- 發明人周曉東;王曉娟;王紀云;
- 地址450016 河南省鄭州市經濟技術開發區第八大街信息產業園1228室
- 申請號CN201220498591.6
- 申請時間2012年09月27日
- 申請公布號CN202795116U
- 申請公布時間2013年03月13日
- 分類號G05F1/56(2006.01)I;
