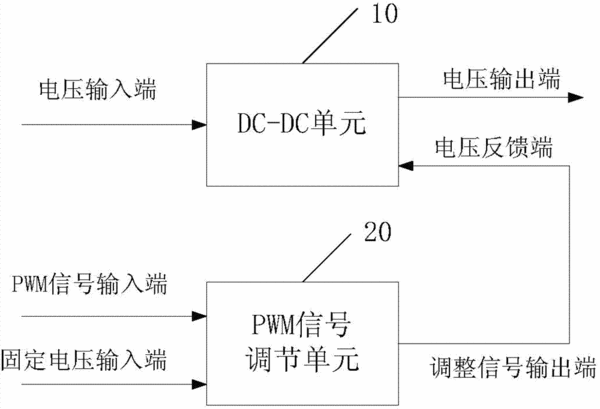

摘要：本發明公開了一種DC-DC輸出電壓動態調節電路，包括DC-DC單元和PWM信號調節單元，所述DC-DC單元包括電壓輸入端、電壓輸出端和電壓反饋端，藉由所述電壓輸入端輸入的直流輸入電壓，經過所述DC-DC單元處理并在所述電壓反饋端輸入的反饋電壓反饋下通過所述電壓輸出端輸出直流輸出電壓；所述PWM信號調節單元包括PWM信號輸入端、固定電壓輸入端和調整信號輸出端，所述固定電壓輸入端連接固定電壓，所述調整信號輸出端連接所述DC-DC單元的電壓反饋端，藉由所述PWM信號輸入端輸入的PWM信號，經過所述PWM信號調節單元調整后并通過所述調整信號輸出端向所述DC-DC單元的電壓反饋端發送所述反饋電壓。采用本發明，可以動態調節DC-DC輸出電壓，從而調節輸出功率，達到節約環保的目的。
- 專利類型發明專利
- 申請人廣州視源電子科技股份有限公司;
- 發明人霍東建;劉偉;王大清;魏洋洋;楊炳培;李金峻;
- 地址510663 廣東省廣州市高新技術產業開發區科學城科珠路192號4樓
- 申請號CN201310724303.3
- 申請時間2013年12月24日
- 申請公布號CN103699166B
- 申請公布時間2015年07月15日
- 分類號G05F1/56(2006.01)I;
