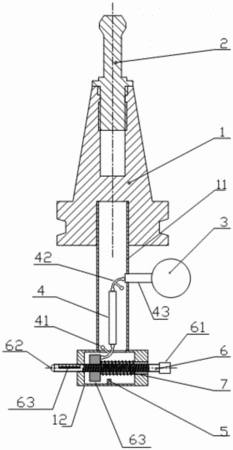

摘要：一種在線精度測量儀器，其特征在于它包括一個用于與機床主軸聯接的錐形柄、設置在錐形柄的上部的拉釘、設置在錐形柄的下端通過一個空心連桿連接有一個水平設置的測試箱體，在所述的測試箱體中水平貫穿有一用于測量的精密螺桿，在精密螺桿上套有彈簧和精密螺桿碰塊；精密螺桿的精密螺桿觸頭伸出測試箱體，且在伸出部分的螺桿表面設置有刻度標記；精密螺桿碰塊通過一個設置在空心連桿中的連桿機構聯接一個顯示儀表。本實用新型用錐形柄和拉釘固定于機床主軸的錐孔配套內，工件不需從夾持裝置中拆下，可直接對加工好的工件進行在線精度測量和用于機床廠安裝刀庫位置的調整。本實用新型相較于其它儀器測量更方便快捷，測量結果更準確。
- 專利類型實用新型
- 申請人深圳市捷甬達實業有限公司;
- 發明人鄭新勝;石云;
- 地址518111 廣東省深圳市龍崗平湖街道辦平湖社區富民工業區第64棟
- 申請號CN201520907089.X
- 申請時間2015年11月13日
- 申請公布號CN205245922U
- 申請公布時間2016年05月18日
- 分類號G01B5/00(2006.01)I;G01B5/08(2006.01)I;G01B5/20(2006.01)I;G01B5/252(2006.01)I;
