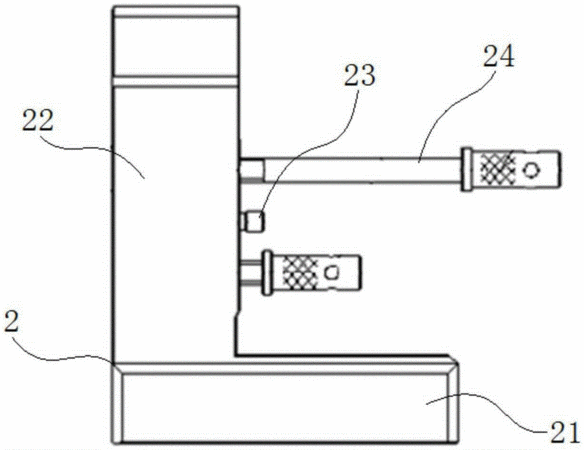

摘要:本發明公開了一種發動機噴油泵托架的檢測工裝,其包括:測量座,其設置有底板和側板;所述側板上設置有兩個與噴油泵托架的兩個定位銷孔對應的定位銷;夾緊機構,其用于把所述噴油泵托架固定于所述側板上;以及輔助心軸,其直徑與所述噴油泵托架的內圓弧面的直徑相同,以當該輔助心軸托設于所述內圓弧面上時,該輔助心軸的軸線與所述內圓弧面的軸線在同一直線上。本發明通過一次裝夾便能通過高度尺測量出噴油泵托架的兩個重要的定位尺寸,其測量方便高效,且測量結果精確。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人梁振杰;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201510780317.6
- 申請時間2015年11月13日
- 申請公布號CN105258597A
- 申請公布時間2016年01月20日
- 分類號G01B5/00(2006.01)I;
