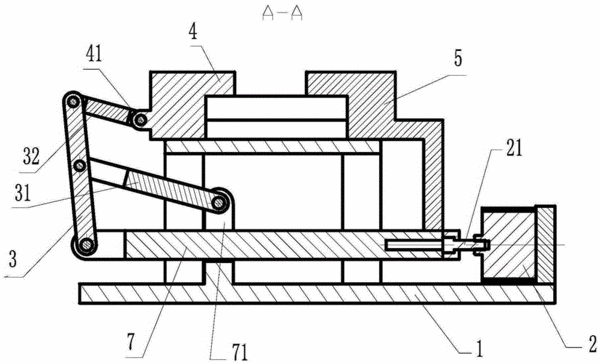

摘要：一種自動對中夾具，它是一種機加工設備中被加工零件的夾具；它包括一個支承座，其特征在于在支承座的下端支撐有一個氣缸機構，氣缸機構的活塞軸連接一個水平支撐在支承座下部的活動桿件；活動桿件的另一端設置鉸接一曲柄三連桿結構，鉸接一曲柄三連桿結構連接一下部設置有滑塊的左夾緊塊；在框型支架的上部設置有一平行于活動桿件的導向槽；滑塊置于導向槽中；在活動桿件靠近活塞軸的位置處設置有一右夾緊塊。本實用新型結構簡單，操作使用方便，可實現一次性完成同外型不同尺寸的所有工件的對刀，有效的節省對刀的分中的時間，提高可工作效率。本實用新型可以應用于同外型的二維工件，或者加工位與毛坯外邊要保證對中的工件的加工工序中。
- 專利類型實用新型
- 申請人深圳市捷甬達實業有限公司;
- 發明人鄭新勝;石云;
- 地址518111 廣東省深圳市龍崗平湖街道辦平湖社區富民工業區第64棟
- 申請號CN201520855759.8
- 申請時間2015年10月29日
- 申請公布號CN205184357U
- 申請公布時間2016年04月27日
- 分類號B23Q3/08(2006.01)I;
