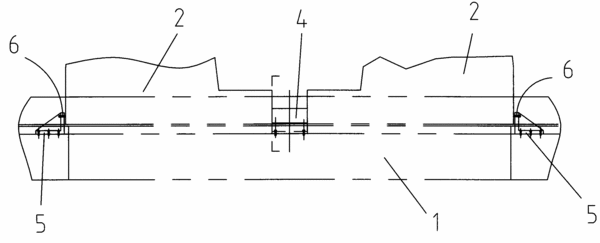

摘要:本發明公開了一種檢測動柱動梁式雙龍門加工中心機床精度的立柱固定方法。步驟為:a.在床身底座上位于左、右兩側的直線導軌處加工坐標孔,將兩個兩側面平行且垂直于底面的胎模通過螺栓及坐標孔固定在床身底座上;b.將位于直線導軌上的兩組龍門裝置分別自胎模的兩側向胎??拷?,使龍門裝置中的立柱底座夾靠在胎模的側面;c.在立柱底座的另一側床身底座上螺栓固定有定位支架,在定位支架上螺紋連接有頂靠螺栓,利用頂靠螺栓頂壓立柱底座使其牢固的夾靠在胎模上。利用本立柱固定方法方便了機床的精度檢測,機床拆卸到用戶重裝時,復檢機床精度穩定,準確,效率高。
- 專利類型發明專利
- 申請人大連機床集團有限責任公司;
- 發明人孫德明;李長義;董欣勝;王文杰;王仁忠;
- 地址116000遼寧省大連市雙D港遼河東路100號
- 申請號CN200910011051.3
- 申請時間2009年04月07日
- 申請公布號CN101526329A
- 申請公布時間2009年09月09日
- 分類號G01B5/00(2006.01)I;
