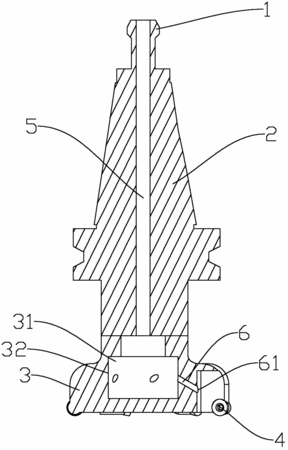

摘要:本實用新型定向冷卻銑刀,它屬于機械加工技術領域,特別是一種用于銑床的銑刀,它包括拉釘、刀柄和刀具本體,所述的刀片設置在刀具本體的下方;所述的刀具本體為中空結構,自上端的拉釘和刀柄到底部的刀具本體設置有一中心通孔,所述的中心通孔通入刀具本體的中心空腔中;其特征在于在所述的刀具本體的空腔壁上設置一噴射孔,所述的噴射孔的噴射口對應于刀片的位置。本實用新型結構簡單,由于本實用新型的冷卻介質的噴口對應于刀片的位置,雖然刀具在高速旋轉,也可保證噴射口始終對準刀片的位置進行冷卻,且是連續對刀片進行冷卻,不受加工工件形狀的影響,消除了冷卻死角,提高了冷卻效率,同時也延長了刀具的使用壽命。
- 專利類型實用新型
- 申請人深圳市捷甬達實業有限公司;
- 發明人羅勇剛;
- 地址518111 廣東省深圳市龍崗平湖街道辦平湖社區富民工業區第64棟
- 申請號CN201120388669.4
- 申請時間2011年10月13日
- 申請公布號CN202291572U
- 申請公布時間2012年07月04日
- 分類號B23C5/08(2006.01)I;B23C5/28(2006.01)I;
