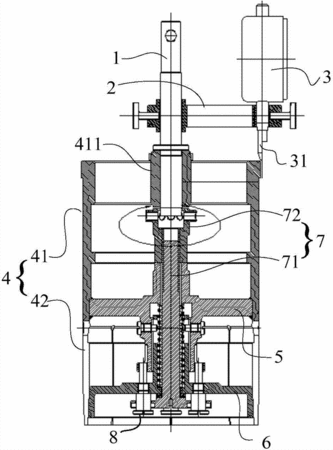

摘要：本發明公開了一種檢測氣缸套安裝接合法蘭面跳動的裝置，包括測量組件及定位組件，所述定位組件包括：定位本體，其為筒狀結構，具體包括柱狀段及脹套段，所述柱狀段的外徑與氣缸套上腰帶內孔內徑匹配，在所述柱狀段端口中間設有導向套；法蘭套，其設在所述柱狀段內部，所述法蘭套一端設有安裝套；錐軸，其包括錐狀部及導向部，所述導向部中間貫通有軸孔，所述錐狀部插入所述脹套段，所述導向部裝在所述安裝套內并上下移動；調整件，其包括調整螺釘與調整螺母，所述調整螺母置于所述導向套與所述法蘭套之間，所述調整螺釘穿過所述軸孔及所述法蘭套與所述調整螺母配合。該裝置通過主定位及輔助定位提高定位精度，測量結果精確。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人梁振杰;謝衛軍;曾召亮;林超;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201310394675.4
- 申請時間2013年08月30日
- 申請公布號CN103575178A
- 申請公布時間2014年02月12日
- 分類號G01B5/00(2006.01)I;
