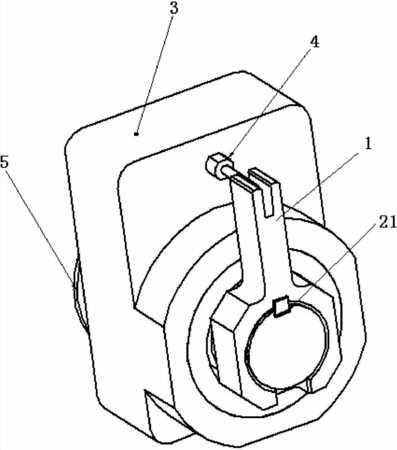

摘要：本發明公開了一種柴油機上止點的測量工具。該測量工具包括：支架，包括：曲軸小頭定位部以及上止點指針測量部，所述曲軸小頭定位部的中部開設有貫穿上下表面的圓柱定位孔，該圓柱定位孔與曲軸小頭的外圓間隙配合以定位支架，圓柱定位孔的內周面開設有軸向延伸的長鍵槽；上止點指針測量部由曲軸小頭定位部外側面沿長鍵槽的豎直向上方向延伸，其頂部開設有具有一定寬度的上止點指針測量槽；以及定位件，包括：空心定位塊組件或實心定位塊，空心定位塊組件或實心定位塊的一側與長鍵槽配合，另一側與曲軸小頭的鍵槽配合而使支架定位。該測量工具能夠準確檢測出柴油機的活塞是否處于上止點位置，進而確保部分零件的裝配質量。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人邱建春;周建;寧小玲;白志豐;郭萬興;付波;蘇宇;陳際成;盧健律;郭浩;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201410251934.2
- 申請時間2014年06月09日
- 申請公布號CN103994703A
- 申請公布時間2014年08月20日
- 分類號G01B5/00(2006.01)I;
