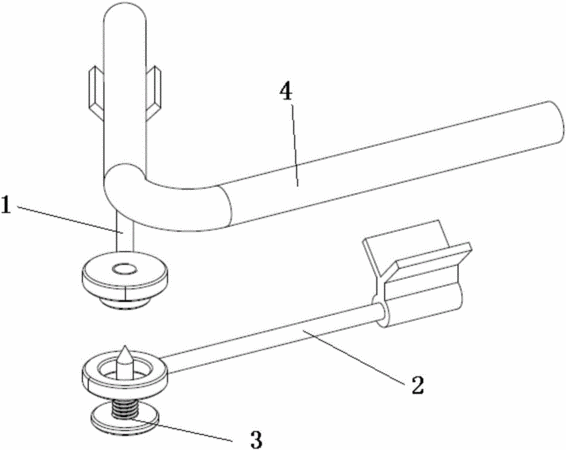

摘要：本發明公開了一種管路交點指示器。該管路交點指示器包括：第一測量臂，其包括：第一測量桿以及布設在該第一測量桿兩端的第一金屬管夾緊裝置和第一測量臂鉸接座，所述第一金屬管夾緊裝置為第一磁性V形座；第二測量臂，其包括：第二測量桿以及布設在該第二測量桿兩端的第二金屬管夾緊裝置和第二測量臂鉸接座，所述第二金屬管夾緊裝置為第二磁性V形座；以及指針座，其包括：底座和指針，指針穿過所述第一測量臂鉸接座及第二測量臂鉸接座形成鉸接結構，指針的頂端位于待檢測彎管的兩條金屬管的中心線交點上。該管路交點指示器提高了測量的準確性和準確率。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人孫步武;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201610633464.5
- 申請時間2016年08月04日
- 申請公布號CN106123729A
- 申請公布時間2016年11月16日
- 分類號G01B5/00(2006.01)I;
