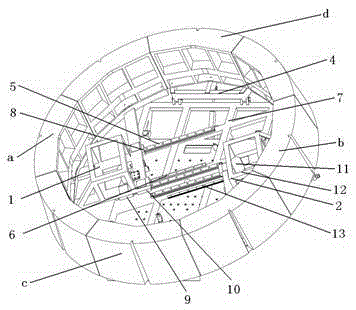

摘要：一種適用公路運輸的相控陣天線收展機構,包括主支架、兩組完全相同并對稱的移動副、兩組完全相同并對稱的轉動副、兩件弧形安裝支架和兩件梯形安裝支架,移動副由三個滑塊和兩根長度不等的導軌組成，導軌安裝在主支架上，滑塊與弧形安裝支架連接，弧形安裝支架上的天線波瓣組通過電機、減速機及齒輪齒條實現在導軌上的滑動,轉動副由電動缸及上、下鉸鏈組成，電動缸的缸體與主支架通過下鉸鏈連接，電動缸的活塞桿與梯形安裝支架通過上鉸鏈連接，安裝在梯形安裝支架上的波瓣通過電機、減速機驅動電動缸的活塞桿伸縮運動實現轉動,本實用新型承載能力強，能實現電動收展，控制簡單，適用作大型相控陣天線的公路運輸及野外展開，方便快捷地搭建戰技指標測試平臺，可適用于野外露天環境。
- 專利類型實用新型
- 申請人九江精密測試技術研究所;
- 發明人李新平;侯偉欽;陳廬彪;苑飛虎;張旭明;董恒;周宇友;劉曉紅;潘能微;趙愛德;
- 地址332005 江西省九江市九瑞大道83號
- 申請號CN201521053353.4
- 申請時間2015年12月17日
- 申請公布號CN205231221U
- 申請公布時間2016年05月11日
- 分類號H01Q1/08(2006.01)I;H01Q3/08(2006.01)I;
